混料搅拌系统图纸怎么看,工艺流程与设备配置概览

你有没有想过，那些看起来复杂又神秘的混料搅拌系统图纸，其实就像是一幅隐藏着秘密的地图？今天，就让我带你一起揭开这幅地图的神秘面纱，让你轻松读懂混料搅拌系统的图纸！

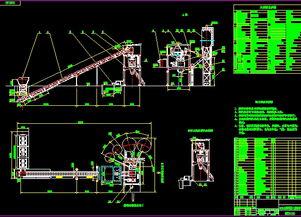

一、初识混料搅拌系统图纸

首先，你得知道，混料搅拌系统图纸，其实就是一种用图形和符号来描述混料搅拌设备结构和原理的图纸。它就像是一张详细的工程蓝图，让你对整个系统有一个直观的了解。

二、图纸的组成

1. 图形符号：图纸上的图形符号是解读图纸的关键。比如，一个圆形代表电机，一个长方形代表搅拌器，一个管道则代表输送管道。这些符号都有其特定的含义，你需要熟悉它们。

2. 尺寸标注：图纸上的尺寸标注非常重要，它告诉你每个部件的大小和位置。比如，一个搅拌器的直径是200mm，它的位置距离电机中心线100mm。

3. 文字说明：除了图形和符号，文字说明也是不可或缺的部分。它可能包括设备的名称、型号、材料、性能参数等。

三、如何看懂图纸

1. 从整体到局部：先从整体上观察图纸，了解整个系统的布局和结构。再逐步深入到各个局部，研究每个部件的细节。

2. 对照标准：在解读图纸时，可以对照相关的国家标准或行业标准，确保你的理解是正确的。

3. 结合实际：如果你有机会看到实际的混料搅拌系统，可以将图纸与实物进行对比，这样更容易理解图纸上的内容。

四、解读图纸的技巧

1. 关注关键部件：在图纸中，有些部件是整个系统的心脏，比如电机、搅拌器等。这些部件的性能直接影响系统的运行效果。

2. 注意连接关系：图纸上的连接关系非常重要，它决定了各个部件之间的配合和协调。

3. 关注安全性能：在解读图纸时，要特别注意安全性能方面的要求，确保设备在运行过程中不会出现安全隐患。

五、案例分析

以某型号的混料搅拌系统为例，我们可以看到，该系统主要由电机、搅拌器、输送管道、控制系统等组成。通过图纸，我们可以了解到：

- 电机位于系统的中心位置，负责提供动力；

- 搅拌器安装在电机上，负责将物料搅拌均匀；

- 输送管道连接搅拌器和料仓，负责物料的输送；

- 控制系统负责对整个系统进行监控和控制。

通过这些信息，我们可以对整个系统的运行有一个清晰的认识。

混料搅拌系统图纸虽然看起来复杂，但只要掌握了正确的方法和技巧，就能轻松读懂。希望这篇文章能帮助你揭开这幅神秘地图的神秘面纱，让你在混料搅拌系统的世界里畅游无阻！
